029144

Новый товар

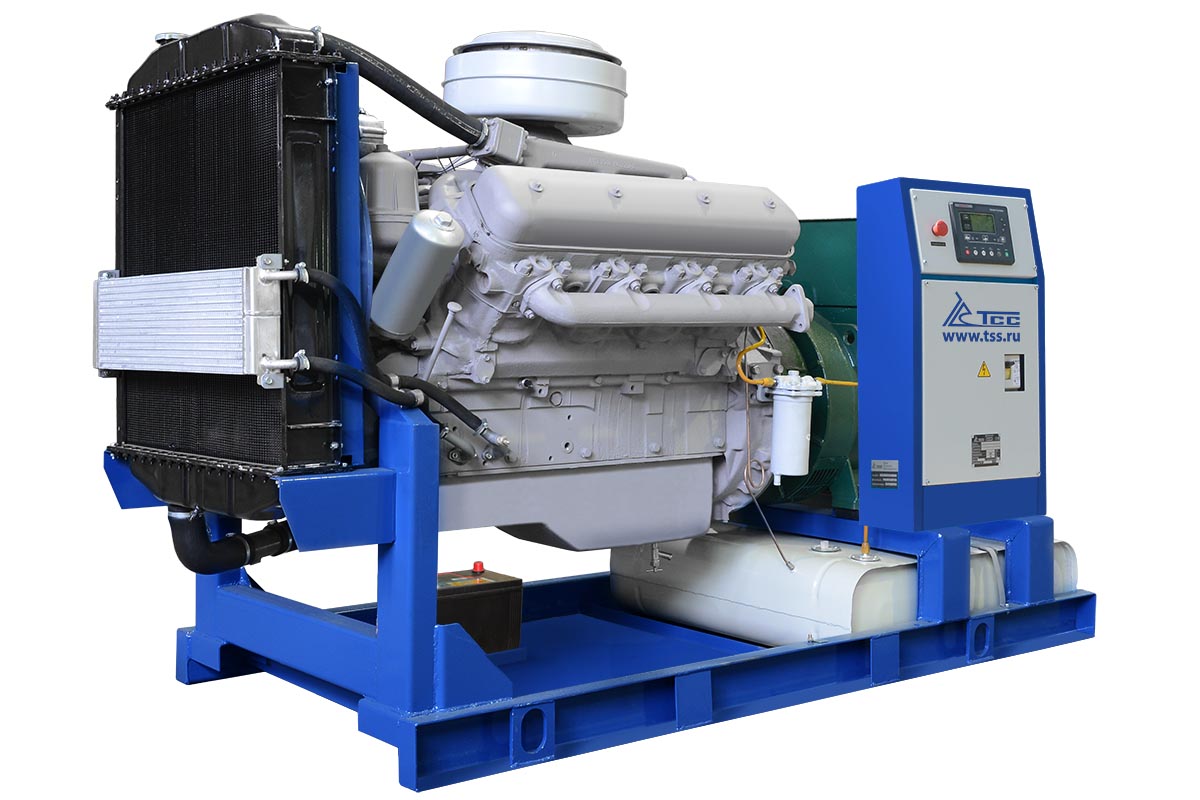

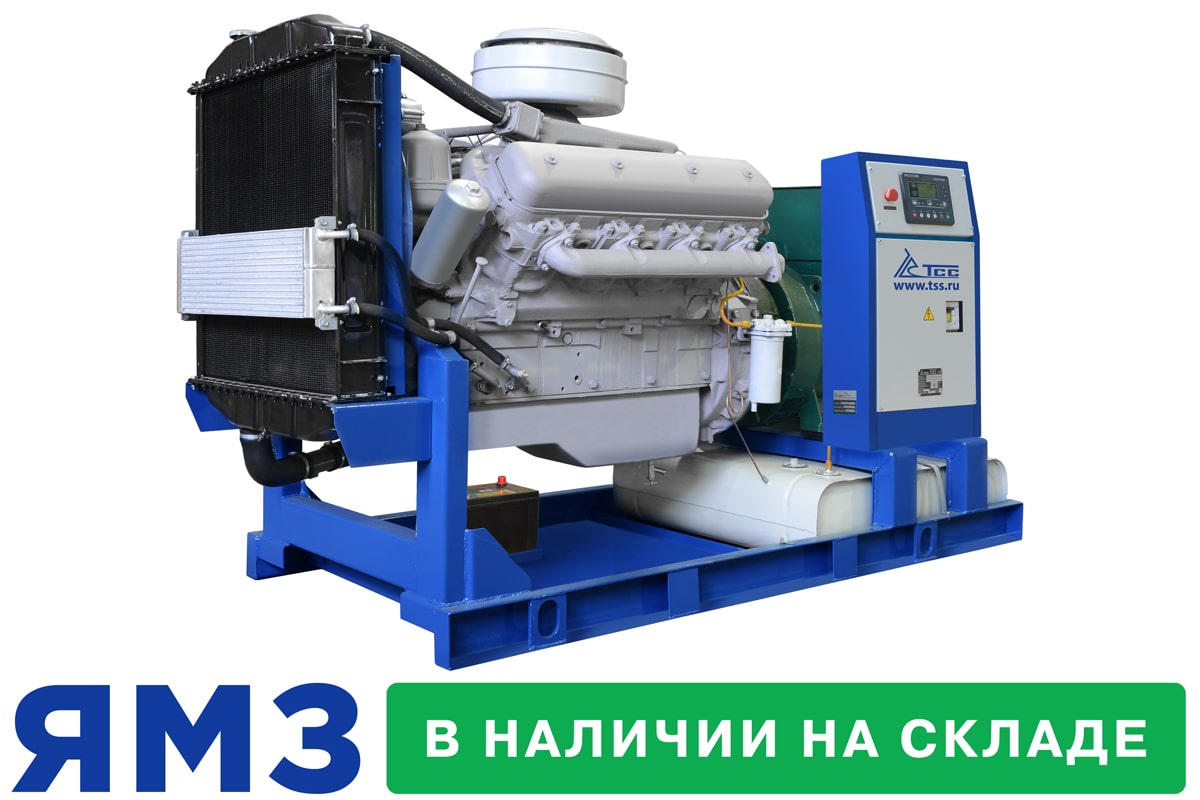

Дизель генератор 100 кВт АВР ЯМЗ Linz TYz 140LZ A

Дизельный генератор ТСС АД-100С-Т400-2РМ2 Linz

  • Основная мощность:
  • Резервная мощность:
Двигатель:

24 месяцев

Описание
Дизель генератор 100 кВт с АВР на двигателе ЯМЗ ТСС Славянка TYz спроектирован для производства трёхфазного электрического тока с частотой 50 Гц и напряжением 400 В. Эта модель производится серийно на заводе ГК ТСС в подмосковной Ивантеевке и сертифицирована для эксплуатации на территории России и стран Евразийского союза.

Генераторы линейки ТСС Славянка разработана для применения в качестве резервного или автономного источника электроснабжения объектов общего назначения, нуждающихся в сопоставимой электрической мощности. Постоянными заказчиками ДЭС на основе двигателей ЯМЗ являются такие структуры как Министерство обороны России, МЧС, МВД, крупнейшие предприятия ТЭК, АПК и других отраслей.

Значимые преимущества ДГУ ТСС Славянка с ЯМЗ

ДГУ серии ТСС Славянка с двигателем ЯМЗ отличаются низкой стоимостью как самого оборудования, так и вырабатываемого электрического тока, что делает их конкурентами даже недорогим китайским станциям.

Высокая ремонтопригодность даже в полевых условиях
Повсеместная доступность расходников и запчастей
Двигатель изначально спроектирован для эксплуатации с отечественными стандартами ГСМ
Широкие возможности по дополнительному оснащению и автоматизации
Каждая станция ТСС Славянка тестируется в условиях завода с фиксацией результатов в документах




Дизельные генераторы с двигателем ЯМЗ, исторически, широко распространены в регионах России и обладают прекрасной ремонтопригодностью, в силу повсеместной доступности расходников, запчастей и механиков-дизелистов, хорошо знакомых с конструктивными особенностями этих изделий.

ГК ТСС – официальный и авторизованный производитель дизельных генераторов на базе двигателей «ПИК «ЯрДизель» , что подтверждается соответствующим сертификатом. Высокий уровень надёжности подтверждён длительным сроком фирменной гарантии, который составляет 2 года или 1000 моточасов.

Учитывая взятый правительством РФ курс на импортозамещение, ДГУ с двигателями ЯМЗ в обозримом будущем способны значительно увеличить свою долю в сегменте промышленных электростанций резервного и основного электроснабжения.




Двигатель ЯМЗ-238М2-45 – родом из Ярославля

Двигатели ЯМЗ разрабатываются и производятся на мощностях крупнейшего отечественного предприятия – Ярославского моторного завода (ЯМЗ), имеющего в своём активе уже более сотни лет истории. Предприятие обладает не только собственной школой проектирования и серийного производства современных дизельных двигателей, но и четырьмя производственными площадками, оборудованными в соответствии с технологиями 21 века.

Двигатели, применяемые в ДЭС, разработаны специалистами ЯМЗ с учётом особенностей эксплуатации и режимов, присущих эксплуатации генераторных установок при всём диапазоне нагрузок, а также, с учётом типовых вариантов применения (резервный/автономный/смешанный). Высокая степень унификации с двигателями, применяемыми в другом оборудовании (транспорт, аграрная техника и др.) способствует широкой географической доступности сервисного обслуживания, запасных частей и расходных материалов.



Синхронный генератор Linz

Данная дизель-генераторная установка ТСС Славянка оснащена надёжным синхронным генератором Linz Pro22M E/4, который непосредственно отвечает за выработку трёхфазного переменного электрического тока с напряжением 400 В и частотой 50 Гц. Молодая итальянская компания LinzElectric основана в 2002 году, в качестве части крупного европейского производителя электрооборудования, компании PedrolloS.p.a.

Собственные технологические ресурсы и возможности позволяют компании осуществлять производство полного цикла, от корпусов и намотки обмоток до сборки и тестирования конечной продукции. Фундаментом быстрого роста и высокого качества синхронных генераторов Linz послужило то, что основной продукцией PedrolloS.p.a являются электронасосы, имеющие ряд схожих деталей с генераторами.


Данный синхронный генератор Linz имеет следующие важные характеристики:

  • система возбуждения обмоток – SHUNT
  • класс защиты обмоток генератора – IP23
  • степень изоляции – H

Контроллер панели управления ТСС Славянка TYz

Стандартная комплектация данной дизельной электростанции ТСС Славянка TYz включает в себя контроллер Lovato RGK 600, который обеспечивает оптимальное раскрытие потенциала двигателя и генератора для выработки электроэнергии во всех режимах эксплуатации. Lovato Electric – итальянская компания, один из мировых лидеров в области разработки и производства систем управления промышленным электротехническим оборудованием.

ГК ТСС является авторизованным партнёром Lovato Electric и комплектует системами управления этой марки 90% выпускаемых дизельных электростанций. Базовый функционал контроллера Ловато позволяет осуществлять мониторинг основных показателей дизельной электростанции и управлять её функционалом на 100%.

Автоматизация ДЭС ТСС Славянка TYz по второй степени

Данная комплектация дизельной электростанции обладает расширенными возможностями по автономной эксплуатации, что важно для резервирования электроснабжения на удалённых объектах без постоянного участия оператора.

В дополнение к базовой модели (1-я степень автоматизации), данная генераторная установка оснащается:
  • блок АВР (аварийный ввод резерва или автозапуск) – обеспечивает запуск ДГУ и переключение нагрузки в случае возникновения перебоев в основной сети электроснабжения;
  • модуль электроподогрева блока двигателя обеспечивает быстрый старт по сигналу блока АВР;
  • модуль подзарядки АКБ – поддерживает заряд аккумуляторов на необходимом уровне;


Комплектность поставки ДГУ ТСС Славянка с двигателями ЯМЗ

Дизельные электростанции ТСС Славянка, независимо от варианта исполнения и степени автоматизации, отгружаются заказчикам полностью заправленными всеми техническими жидкостями. Абсолютно все дизельные генераторы с двигателями ЯМЗ, выпускаемые на предприятии ГК ТСС, проходят полный цикл заводских проверочных испытаний в течении не менее двух часов. Результаты испытаний фиксируются в соответствующем документе.

Фирменная гарантия и сервисное обслуживание ДГУ ТСС Славянка с двигателем ЯМЗ

  • Важная информация! Актуальная информация об условиях и сроках гарантийных обязательств на конкретную модель дизельной электростанции ТСС, а также, на её отдельные компоненты, указывается в прилагаемом гарантийном талоне. На данной странице приводится ознакомительная информация, которая актуальна только на момент публикации.
  • Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
  • Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.

Запасные части и расходные материалы всегда в наличии

Всероссийская сеть авторизованных сервисных центров и собственные склады в регионах России обеспечивают оперативную поставку запчастей и расходников всем нашим заказчикам по низким ценам. Для ДГУ ТСС Славянка TYz поддерживается самый широкий ассортимент непосредственно на складе запчастей.

Дополнительная информация от производителя ДГУ ТСС Славянка

Обратите внимание – подразделения ГК ТСС, отвечающие за проектирование моделей дизельных электростанций, их модернизацию и серийный выпуск, стремятся улучшить технические характеристики оборудования, повысить надёжность и снизить стоимость. Из-за этого, в конструкцию дизельных электростанций могут вноситься изменения, оказывающие влияние на массогабаритные характеристики. Настоятельно рекомендуем – уточняйте актуальные характеристики приобретаемой дизельной электростанции при оформлении заказа у сотрудников отдела продаж т.к. данные, опубликованные на сайте, могут актуализироваться с задержкой относительно производства.


Купить Дизельный генератор ТСС АД-100С-Т400-2РМ2 Linz в Симферополе по цене производителя

Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.



Расшифровка кодового обозначения модели


ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС - - -
агрегат
передвижное исполнение
приводной дизельный двигатель
газовый двигатель
А
Э
Д
Г
номинальная мощность  кВт
стационарное исполнение
лыжи
шасси
ХХХ
С
Л
без буквы
трехфазная нагрузка (вариант : без буквы – однофазная нагрузка)
Т
напряжение сети
230 / 400 / 6300 / 10500
степень автоматизации 1 / 2 / 3
радиаторный способ охлаждения
Р
воздушное охлаждение
без буквы
шумозащитный кожух К
кожух (погодозащитный) П
контейнер Н
модификация
М ХХ
подогреватель жидкостной дизельный
ПЖД


ВАЖНАЯ ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ
Важно - Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемого оборудования, т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.
Характеристики

Общие характеристики

Гарантия, срок (мес) 24
Мощность номинальная, кВт 100
Мощность номинальная, кВА 125
Напряжение (В) 400/230
Высота рамы (мм) 120
Ресурс работы до кап. ремонта (ч) 12000
Габаритные размеры (Д;Ш;В; мм) 2670x1200x1650
Номинальный ток (А) 181
Объём топливного бака (л) 200
Объём системы охлаждения (л) 51
Габариты радиатора (раст. от пола, В, Ш, мм) 580, 720х750
Система аварийной остановки да
Автономная работа на 75% нагрузки без дозаправ (ч) 8
Мощность максимальная, кВт 110
Мощность максимальная, кВА 138
Отключатель АКБ да
Расход топлива при 50% мощности л/ч 15.4
Расход топлива при 100% мощности л/ч 30.8
Количество фаз 3
Датчик уровня топлива да
Частота, Гц 50
Глушитель промышленный
Коэффициент мощности 0.8
Исполнение Открытое
Производитель двигателя ЯМЗ
Расход топлива при 75% мощности л/ч 24.1
Установленный аккумулятор Ah/V 90/120
Серия ТСС Славянка
Масса, кг 2050
Степень автоматизации 2 (автозапуск)

Двигатель Двигатели ЯМЗ

Модель ЯМЗ-238М2-45
Гарантия, срок (мес) 12
Вентилятор, Ø (мм), тип осевой
Мощность номинальная, кВт 176
Пусковое устройство (стартер) 8.2
Тип топливного фильтра фильтроэлемент
Тип воздушного фильтра фильтроэлемент
Ёмкость масляной системы (л) 29
Удельный расход масла (г/кВт*ч) 0.5
Тип масляного фильтра фильтроэлемент
Рекомендуемый тип масла 15W-40
Зарядный генератор (А) 50
Напряжение бортового электрооборудования, (В) 24
Габаритные размеры (Д;Ш;В; мм) 1020х1040х1220
Удельный расход топлива (г/кВт*ч) 214
Регулятор оборотов механический
Степень сжатия в цилиндрах 16.5:1
Ход поршня (мм) 140
Диаметр цилиндра (мм) 130
Частота вращения коленвала (об/мин) 1500
Рабочий объём двигателя (л) 14.86
Система впуска воздуха без турбонаддува
Система охлаждения жидкостная
Расположение цилиндров V-образное
Тактность двигателя 4
Мощность максимальная, кВт 193
Количество цилиндров 8
Масса, кг 1075

Контроллер Контроллеры управления дизель-генераторами Lovato

Модель Контроллер Lovato RGK600
Панель управления

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.


ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ


*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.


Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.


Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии Славянка

1) Контроллер системы управления - Smartgen;**
2) Кнопка аварийного останова генераторной установки;
3) Автомат защиты генератора;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.









Шкаф управления дизель-генераторных установок серии Стандарт

1) Контроллер системы управления - Smartgen;**
2) Переключатель питания контроллера;
3) Кнопка аварийного останова генераторной установки;
4) Замок лицевой панели шкафа управления;
5) Автомат защиты генератора;
6) Звуковой сигнализатор;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.



Шкаф управления дизель-генераторных установок серии Проф

1) Контроллер системы управления - Smartgen;**
2) Светосигнальный индикатор - без нагрузки;
3) Светосигнальный индикатор - под нагрузкой;
4) Кнопка аварийного останова генераторной установки;
5) Ключ для включения питания контроллера;
6) Кнопка аварийного останова;
7) Выводы для подключения кабеля;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.


Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.


Описание:

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.

Схема эле ...


**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.


ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.


Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.

АВР имеет минимум два ввода:
1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.
Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.

Все элементы АВР размещается в металлическом корпусе.
АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.
Варианты исполнения
Открытое исполнение Открытое исполнение Дизель-генераторы ТСС в открытом исполнении предназначены для установки в технические помещения, оборудованные такими периферийными...
Подробнее
Кожух Погодозащитный кожух Кожух (погодозащитный) является упрощенной конструкцией шумозащитного кожуха, в которой отсутствуют некоторые решения, направленные исключительно.
Подробнее
Шумозащитный кожух Шумозащитный кожух
Шумозащитный кожух позволяет расширить диапазон возможного использования дизель-генераторной установки в городских условиях или на открытом пространстве.
Подробнее
Контейнер Контейнер
Конструкция блок-контейнеров позволяет интегрировать широкий перечень доп. оборудования для обеспечения длительной автономной работы ДГУ, в условиях отрицательных температур.
Подробнее
Контейнер УБК Контейнеры УБК
Самый прочный и антивандальный вариант исполнения дизель-генераторных установок. Производится на базе доработанного грузового (морского) контейнера, в соответствии с ГОСТ 20259.
Подробнее
Передвижное исполнение Передвижное исполнение
Транспортное исполнение дизель-генераторных установок подразумевает размещение кожухных или контейнерных моделей на автомобильные прицепы различных модификаций.
Подробнее
Дополнительное оборудование

Двигатели ЯМЗ / Модель ЯМЗ-238М2-45

Тактность двигателя: 4;


Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
