Описание |
Ключевые особенности и преимущества резервных ДЭС ТСС Стандарт
Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.
Варианты эксплуатации дизельных электростанций весьма серьёзно различаются по количеству моточасов, нарабатываемых за период эксплуатации, расходу топлива, способности работать с перегрузкой от номинальных значений мощности и по ряду других характеристик. Важнейшей отличительной чертой дизельных электростанций серии TSS Standart является то, что ещё на самом раннем этапе проектирования оптимизировались и рассчитывались под такой вариант эксплуатации как резервирование основных сетей электроснабжения.
Производственный комплекс группы компаний ТСС выпускает несколько серий дизель-генераторных установок, отличающихся по своим ключевым характеристикам и предназначающихся для эксплуатации в различных сегментах. Подобный подход позволил разграничить по сериям оптимальные варианты эксплуатации и станции TSS Standart – полностью готовое энергетическое решение задач резервного электроснабжения, чьи характеристики максимально соответствуют типовым потребностям большинства потребителей. Комплексный и системный подход к решению всего спектра задач резервного электрообеспечения в линейке ДЭС ТСС Стандарт нашёл отражение и в разнообразии вариантов исполнения, и в зависимости от мощности, модель может быть представлена в открытом исполнении, кожухном, контейнерном и передвижном исполнении.
Ключевые преимущества дизельных генераторов TSS Standart:
Двигатель TSS Diesel TDA 660 12VTE испытанный, проверенный и безотказный источник мощности
Второй по важности компонент установки, непосредственно отвечающий за выработку электрического тока с заданными параметрами, а также, что не менее важно, за стабильность этих параметров на всём протяжении срока эксплуатации резервной дизельной электростанции. Электрогенераторы TSS SA производятся в Китае, на предприятиях, отобранных в рамках исследований промышленного маркетинга, ведущихся специалистами группы компаний ТСС не первый год. Заказчики генераторных установок марки ТСС могут быть совершенно уверены в высоком качестве и надёжности синхронных генераторов этой серии, а также в том, что все заявленные характеристики будут полностью соответствовать рабочим на всём протяжении срока использования. Резервные дизельные электростанции TSS Standart с синхронными генераторами TSS SA находят себе применение на таких важных объектах как больницы и госпитали, птицефабрики, ЦОДы финансовых и телекоммуникационных компаний, на производствах непрерывного цикла и других, не менее важных. Промышленные альтернаторы TSS SA производятся по специальному заказу ГК ТСС, на современных роботизированных линиях с многоуровневым контролем качества. Все штатные модели генераторов этой линейки поставляются оборудованными в соответствии с классом защиты IP21 (IP23) и степенью изоляции H, что с запасом соответствует типовым требованиям, применяемым в данных условиях к оборудования такого назначения. Синхронный генератор TSS SA, в базовом варианте, оснащён системой возбуждения обмоток типа SHUNT, которая полностью отвечает всем наборам требований к альтернаторам резервных ДЭС.
Основные черты данной системы включают в себя следующее:
Применение проверенных и простых технических решений в составе альтернатора TSS SA позволяет снизить стоимость оборудования и обеспечить, на должном уровне, стабильность характеристик вырабатываемого электрического тока на всех штатных режимах его эксплуатации. Синхронный генератор, применяемый в данной модели дизельной электростанции, может без повреждений переносить перегрузки до 150% по выходному току в течении 30 секунд. Подробные технические данные и характеристики конкретной модели альтернатора TSS SA, используемого в этой дизельной электростанции приведены в удобной таблице на данной странице.
Оснащение ДГУ TSS Standart по 2-й степени автоматизации (с автозапуском / АВР)
В отличии от базовой комплектации, в конструкцию данной модели включены следующие системы:

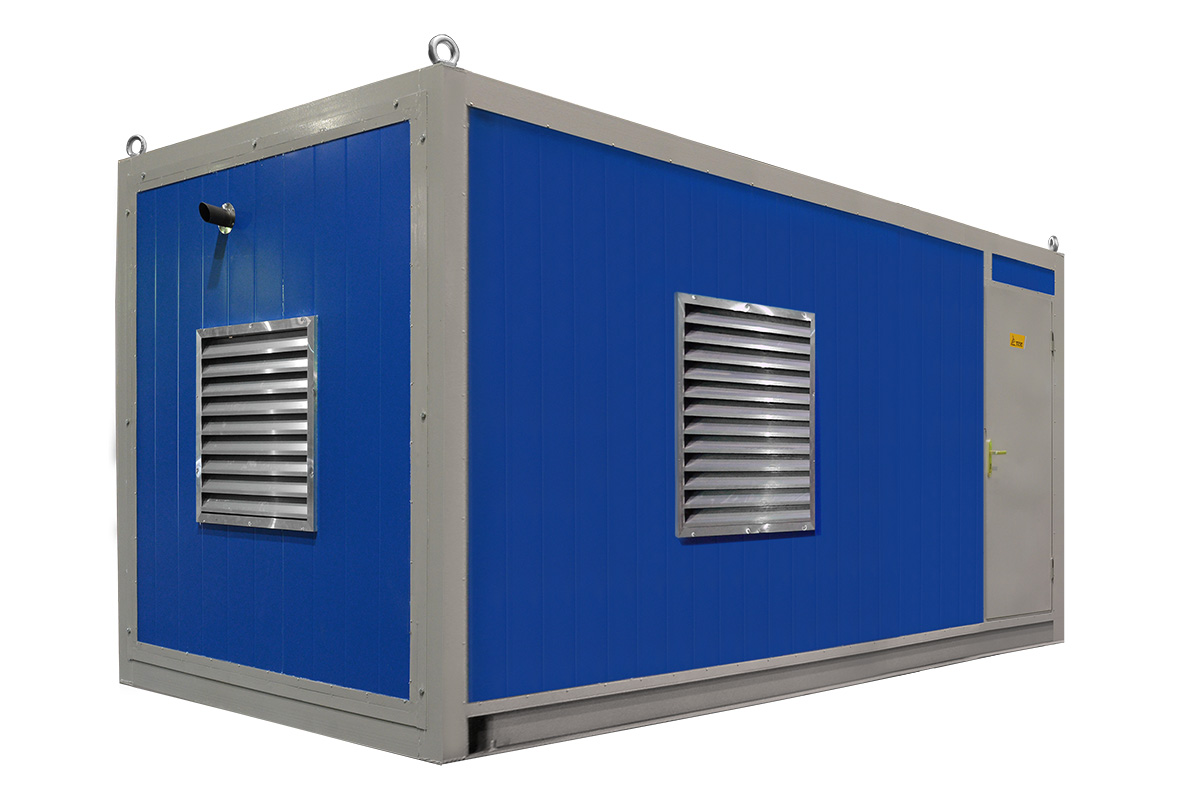

Резервная ДЭС TSS Standart в контейнере
Резервный дизель-генератор TSS Standart в контейнере – полностью автономное энергетическое оборудование, способное работать в самых экстремальных условиях всех регионов России и стран Евразийского союза. Панельный блок-контейнер изначально спроектирован для обеспечения максимально комфортной эксплуатации установленного дизельного генератора и комплектов дополнительного оснащения.
Краткий перечень преимуществ контейнерных ДЭС TSS Standart:
Базовая комплектация контейнера включает в себя систему пожаротушения, щит собственных нужд, основное и аварийное освещение, вентиляционные жалюзи с электроприводом, система газовыхлопа и другие модули;
КОМПЛЕКТ ПОСТАВКИ
Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.
Гарантийные обязательства производителя ГК ТСС по моделям ДЭС ТСС Стандарт
Запчасти и расходные материалы для резервной ДЭС TSS Standart
Группа компаний ТСС поддерживает наличие запчастей и расходных материалов для дизельных электростанций не только в период их серийного производства, но и долге годы спустя, ведь резервная дизельная электростанция может эксплуатироваться весьма продолжительное время без серьёзного износа, в силу особенностей подобного режима эксплуатации. Независимо от региона, обширная сеть авторизованных сервисных центров и официальных дилеров обеспечит оперативную поставку необходимых фильтров, прокладок, запчастей и узлов для проведения технического обслуживания или ремонта.Важная информация от производителя о возможных изменениях конструкции
Обращаем Ваше внимание! Центр разработок ГК ТСС проводит работы по совершенствованию конструкций дизельных электростанций TSS Standart, добиваясь улучшения их характеристик и снижения стоимости. По этой причине, ГК ТСС оставляет за собой право вносить изменения в конструкцию дизельных электростанций, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Самые точные и актуальные данные по данной конкретной модели ДЭС марки ТСС приводятся в сопроводительной документации и могут отличаться от представленных на данном сайте. Настоятельно рекомендуем связаться с менеджером ближайшего офиса ГК ТСС для получения актуальных сведений и характеристиках дизельных электростанций.Купить Дизельный генератор ТСС АД-600С-Т400 в контейнере с АВР в Симферополе по цене производителя
Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.
Расшифровка кодового обозначения модели
ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС | - | - | - |
| |||||
---|---|---|---|---|---|---|---|---|---|
агрегат приводной дизельный двигатель | А
Э | ||||||||
Д
Г | |||||||||
номинальная мощность кВт лыжи | ХХХ
С Л без буквы | ||||||||
трехфазная нагрузка (вариант : без буквы – однофазная нагрузка) | Т | ||||||||
напряжение сети | 230 / 400 / 6300 / 10500 | ||||||||
степень автоматизации | 1 / 2 / 3 | ||||||||
радиаторный способ охлаждения | Р | ||||||||
воздушное охлаждение | без буквы | ||||||||
шумозащитный кожух | К | ||||||||
кожух (погодозащитный) | П | ||||||||
контейнер | Н | ||||||||
модификация | М ХХ | ||||||||
подогреватель жидкостной дизельный | ПЖД |
Характеристики |
Общие характеристики
Гарантия, срок (мес) | 24 |
Мощность номинальная, кВт | 600 |
Мощность номинальная, кВА | 750 |
Напряжение (В) | 400/230 |
Высота рамы (мм) | 295 |
Напряжение бортового электрооборудования, (В) | 24 |
Габаритные размеры (Д;Ш;В; мм) | 5000x2300x2565 |
Номинальный ток (А) | 992 |
Объём топливного бака (л) | 1000 |
Объём системы охлаждения (л) | 112 |
Габариты радиатора (раст. от пола, В, Ш, мм) | 420, 1636*715*1878 |
Система аварийной остановки | да |
Автономная работа на 75% нагрузки без дозаправ (ч) | 6 |
Мощность максимальная, кВт | 660 |
Мощность максимальная, кВА | 825 |
Отключатель АКБ | да |
Расход топлива при 50% мощности л/ч | 89 |
Расход топлива при 100% мощности л/ч | 171 |
Количество фаз | 3 |
Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
Датчик уровня топлива | да |
Частота, Гц | 50 |
Глушитель | промышленный |
Коэффициент мощности | 0,8 |
Исполнение | Контейнер |
Производитель двигателя | TSS Diesel |
Расход топлива при 75% мощности л/ч | 133 |
Установленный аккумулятор Ah/V | 2*120/24 |
Серия | TSS Standart |
Масса, кг | 6925 |
Степень автоматизации | 2 (автозапуск) |
Двигатель Двигатели TSS Diesel TDH
Модель | TSS Diesel TDH 745 12VTE |
Мощность номинальная, кВт | 680 |
Тип воздушного фильтра | фильтроэлемент |
Ёмкость масляной системы (л) | 150 |
Габаритные размеры (Д;Ш;В; мм) | 1860x1610x1620 |
Регулятор оборотов | электоронный |
Степень сжатия в цилиндрах | 15,5:1 |
Ход поршня (мм) | 165 |
Диаметр цилиндра (мм) | 140 |
Частота вращения коленвала (об/мин) | 1500 |
Рабочий объём двигателя (л) | 31 |
Система впуска воздуха | с турбонаддувом и интеркулером |
Система охлаждения | жидкостная |
Расположение цилиндров | V-образное |
Тактность двигателя | 4 |
Мощность максимальная, кВт | 748 |
Количество цилиндров | 12 |
SAE (маховик / картер маховика) | SAE0#18'' |
Масса, кг | 1900 |
Вид топлива | Дизельное |
Генератор Генераторы TSS SA
Модель | TSS-SA-600 SAE 1/14 (М17) |
Степень изоляции | Н |
Гарантия, срок (мес) | 12 |
Фактор мощности (cos φ) | 0,8 |
Система возбуждения | SHUNT |
Точность регулировки напряжения (± %) | 1 |
Напряжение (В) | 400/230 |
Габаритные размеры (Д;Ш;В; мм) | 1670x870x1180 |
Номинальный ток (А) | 1080 |
КПД, % | 94 |
Регулятор напряжения | да |
Количество фаз | 3 |
Частота вращения, об/мин | 1500 |
Частота, Гц | 50 |
Постоянная мощность (кВт) | 600 |
Количество опорных подшипников | 1 |
Шаг обмотки | 2/3 |
Класс защиты обмотки | IP21 |
Масса, кг | 1995 |
Тип генератора | бесщёточный, синхронный |
Контроллер Контроллеры управления дизель-генераторами Lovato
Модель | Контроллер Lovato RGK600 |
Гарантия, срок (мес) | 12 |
Напряжение (В) | 7 - 33 |
Язык интерфейса контроллера | русский |
Выбор режима измерения | да |
Интерфейс USB | да |
Функция задержки запуска | да |
Функция задержки останова (для охлаж. двигателя) | да |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В) | 100 - 480 |
- Диапазон рабочих температур (°C) | -30 .. +70 |
Габаритные размеры (Д;Ш;В; мм) | 144 х 144 х 53.3 |
Счетчик часов наработки | да |
Индикация температуры охлаждающей жидкости | да |
Сигнал тревоги - неудачный запуск ДГУ | да |
Индикация давления масла | да |
Сигнал/останов ДГУ от датчика темп ОЖ | да |
Индикация коэффициент мощности (cosφ) | да |
Сигнал/останов ДГУ от датчика давл масла | да |
Индикация напряжения аккумулятора (В) | да |
Сигнал/останов ДГУ от датчика оборотов двиг | да |
Индикация активной мощности по 3ф. (кВт) | да |
Звуковой сигнал общей аварии | да |
Индикация мощности (кВт) | да |
Сигнал тревоги - общее предупреждение | да |
Индикация суммарной активной мощности (кВт) | да |
Сигнал тревоги - показатель низкого уровня топлива | да |
Индикация суммарной реактивной мощности (кВАр) | да |
Сигнал тревоги/останов ДГУ - Общая неисправность | да |
Счётчик выработанной электроэнергии (кВт/ч) | да |
Контроль напряжения АКБ | да |
Индикация уровня топлива в баке | да |
Индикация силы тока | да |
Журнал событий | да |
Индикация числа оборотов двигателя | да |
Останов по низкому напряжению | да |
Частотомер | да |
Класс защиты | IP54 (IP65) |
Комплектация | упаковка, крепёж, паспорт, контроллер |
Частота, Гц | 50 / 60 |
Масса, кг | 0.6 |
Панель управления |
Система управления и автозапуск
Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.
ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ
*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.
Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.
Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;
Шкаф управления дизель-генераторных установок серии "Славянка"
Шкаф управления дизель-генераторных установок серии "Стандарт"
1) | Контроллер системы управления - Smartgen;** |
2) | Переключатель питания контроллера; |
3) | Кнопка аварийного останова генераторной установки; |
4) | Замок лицевой панели шкафа управления; |
5) | Автомат защиты генератора; |
6) | Звуковой сигнализатор; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Шкаф управления дизель-генераторных установок серии "Проф"
1) | Контроллер системы управления - Smartgen;** |
2) | Светосигнальный индикатор - без нагрузки; |
3) | Светосигнальный индикатор - под нагрузкой; |
4) | Кнопка аварийного останова генераторной установки; |
5) | Ключ для включения питания контроллера; |
6) | Кнопка аварийного останова; |
7) | Выводы для подключения кабеля; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
Описание:
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
Схема эле ...
**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.
ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)
Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.
Варианты исполнения |
Дополнительное оборудование |
Генераторы TSS SA / Модель TSS-SA-600 SAE 1/14 (М17)
Постоянная мощность (кВт): 600; Тип генератора: бесщёточный, синхронный; Напряжение (В): 4OO/23O ; Номинальный ток (А): 1080; Частота, Гц: 50; Количество фаз: 3; КПД, %: 94; Шаг обмотки: 2/3; Количество опорных подшипников: 1; Класс защиты обмотки: IP21; Степень изоляции: Н; Фактор мощности (cos φ): 0,8; Точность регулировки напряжения (± %): ±1%; Регулятор напряжения: есть; Масса, кг: 1995; Гарантия, срок (мес): 12; Габаритные размеры (Д;Ш;В; мм): 1670x870x1180;
Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
