Дизельная электростанция 200 кВт передвижная TTd 280TS CTMB

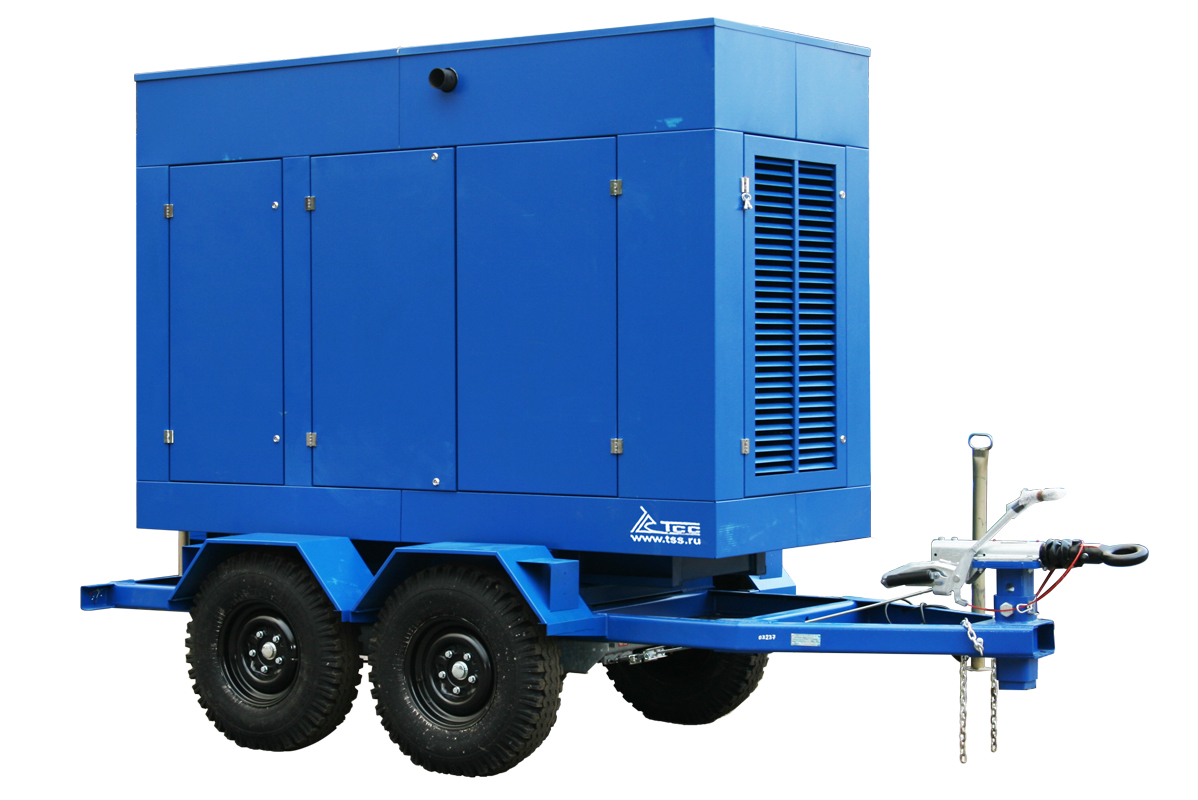

Дизельный генератор ТСС ЭД-200-Т400 в погодозащитном кожухе на прицепе
Описание |
Почти 30 лет ГК ТСС проектирует и производит резервные дизельные генераторы для заказчиков в России, Беларуси, Казахстане, Кыргызстане, Армении, Узбекистане и других республиках бывшего Союза, что позволило накопить значительный опыт в реализации потребностей самого широкого круга потребителей.
Недорогие дизельные генераторы серии TSS Standart спроектированы с учётом типовых требований к резервному электроснабжению и поставляются наиболее часто на следующие объекты:
-
Коттеджные посёлки;
Вахтовые посёлки;
Магазины и торговые центры;
Строительные площадки;
Производственные предприятия;
Агропромышленные предприятия.
Преимущества ДГУ TSS Standart и их отличия от моделей других серий аналогичной мощности
Данная модель дизельной электростанции изначально спроектирована для максимально эффективной эксплуатации в режиме резервного источника энергоснабжения. Это важно, потому что ДГУ для резерва – самый востребованный и распространённый вариант эксплуатации данного оборудования. Особенности эксплуатации генераторной установки в резервном режиме заключаются в том, что большую часть срока службы станция не эксплуатируется, а лишь стоит на дежурстве. По накопленным отзывам реальных заказчиков данного оборудования, перебои в основных сетях электроснабжения случаются не чаще чем 2-3 раза в год, но по нормативам или по условиям проекта эксплуатации объекта, в электросистеме обязательно должен быть задействован дизель-генератор соответствующей мощности. Из этого следует, что наиболее важным преимуществом резервного дизельного генератора, после надёжности, является его низкая стоимость.
Резервная ДЭС TSS Standart обладает всем набором весомых преимуществ, включая:
-
высокая надёжность (которая подтверждается длительным сроком гарантийных обязательств);
низкая стоимость (относительно станций других серий аналогичной мощности);
сертифицировано для эксплуатации на территории стран Евразийского Союза;
доступная техническая поддержка и разветвлённая сеть авторизованных сервисных центров;
моторесурс ДГУ TSS Standart составляет 8000 часов до капитального ремонта;
недорогие и доступные расходные материалы и запчасти с быстрой доставкой в любой населённый пункт Евразийского союза;
каждая ДЭС проходит обязательное испытание под нагрузкой в заводской лаборатории, а результаты прилагаются к пакету сопроводительных документов.
Основа генераторной установки – простой и надёжный дизельный двигатель TSS Diesel TDH 240 6LTE
Данная линейка моторов использует технологии и элементы конструкции предыдущего поколения, что позволяет, во первых, сэкономить средства (речь всё-таки о резервных ДГУ, которые включаются не часто), а во вторых – это отработанная конструкция, прошедшая множество модернизаций и достигшая высокого уровня надёжности. Блок цилиндров из литого чугуна, надёжные турбонагнетатели системы забора воздуха, простые и надёжные ТНВД, система смазки на общедоступных моторных маслах, и обычный тосол в системе охлаждения – всё это делает двигатели этой серии крайне простыми в эксплуатации и техническом обслуживании.
Отдельно нужно отметить, что двигатели производятся на европейских технологических линиях, специально для ГК ТСС, на условиях ODM-контрактов. Подробные технические характеристики конкретного двигателя из состава данной дизельной электростанции приведены в таблице на этой странице.
Промышленный синхронный генератор TSS-SA-200 – трёхфазный ток с прекрасными характеристиками
Типовая система SHUNT включает в себя следующие компоненты и использует следующие принципы:
- автоматический регулятор напряжения (AVR) подключен к силовым шинам синхронного генератора;
- измерение напряжения производится на силовых шинах синхронного генератора;
- AVR (auto voltage regulator) производит обеспечивает генерацию и регулирование тока возбуждения обмоток, ориентируясь на выходное напряжение альтернатора;
Использование простых и отработанных решений в промышленном синхронном генераторе TSS SA обеспечивает высокую надёжность, и стабильность рабочих характеристик при всех штатных режимах эксплуатации оборудования. Генератор способен без негативных последствий выдерживать перегрузки до 150% по выходному току на протяжении 30 секунд. Детальные технические характеристики данной модели синхронного генератора ТСС СА вы можете посмотреть в таблице на данной странице.
Шкаф управления электростанцией TSS Standart расположен на несущей раме и обеспечивает удобный доступ к контроллеру в любых вариантах исполнения дизельного генератора. Внутри располагается автомат защиты генераторной установки. Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.На лицевой панели шкафа управления размещены органы управления и визуального контроля за работой генераторной установки. Панель управления дизельного генератора снабжена графическим дисплеем с русским языком и удобна в работе при любых условиях эксплуатации.
Органы управления позволяют осуществлять запуск и остановку ДГУ в ручном режиме. Система управления в автоматическом режиме осуществляет стабилизацию выходных параметров электроэнергии и подержание стабильной работы генераторной установки при изменяемой внешней электрической нагрузке.
Защита электрических цепей от перегрузки и короткого замыкания также осуществляется автоматически. Основой системы автоматики генераторной установки является цифровой контроллер, где на дисплее отображается основная информация о работе ДГУ.
В составе дизельной электростанции TSS Standart применяются контроллеры Lovato Electric (Италия), которые обеспечивают комплексный мониторинг ключевых рабочих параметров и гибкое управление во всех режимах эксплуатации.
Контроллер настроен в заводских условиях для максимального использования потенциала дизельного двигателя и синхронного генератора, но имеет возможность программирования и после установки на объекте заказчика.
Полностью русскоязычный интерфейс и удобный графический экран на который выводятся основные показатели работы оборудования. Имеет разъёмы для подключения различных модулей расширения, добавляющих новые возможности управления генераторным оборудованием.
ГК ТСС является официальным сертифицированным партнёром Lovato Electric и обладает штатом обученных специалистов для работы с контроллерами этой марки.
ДГУ TSS Standart в капоте (погодозащитный кожух)
Некоторые преимущества ДГУ в погодозащитном кожухе:
- самый недорогой вариант ДГУ в кожухе;
- удобный доступ к точкам технического обслуживания;
- готовность к работе сразу после разгрузки на твёрдую и ровную площадку.
Кожух изготавливается из листовой стали толщиной не менее 1,5 мм, имеет проемы приточной и вытяжной вентиляции, защищенные стальными жалюзийными решетками
Кожух оснащен боковыми распашными дверями с замками, запираемыми на ключ. Они обеспечивают доступ к размещенному внутри оборудованию, для его обслуживания и ремонта
Кожух закреплен на раме генераторной установки болтовыми соединениями и имеет отверстия для строповки, что позволяет его легко и быстро снять, и обеспечить свободный доступ к оборудованию.
Резервная дизельная электростанция в капоте или погодозащитном кожухе – бюджетный вариант закрытой генераторной установки, предназначенный для эксплуатации под открытым небом в теплое время года. Прочная металлическая конструкция капота надёжно защищает ДГУ от несанкционированного доступа к агрегатам и элементам управления, а также, предохраняет от атмосферных осадков.
Резервный дизель-генератор TSS Standart в передвижном исполнении (на шасси)
Дизель генератор в кожухе на шасси пригоден к эксплуатации в широком диапазоне условий.
Обладает следующими преимуществами:
- дизельный генератор быстро доставляется по автомобильным и просёлочным дорогам на территорию объекта;
- готовое решение для сдачу в аренду источника электроснабжения;
- не требует монтажа и пусконаладочных работ;
- оперативно перемещается по территории объекта (идеально для строительства);
- конструкция кожуха обеспечивает удобный доступ к основным узлам станции и точкам технического обслуживания.
Дизельные генераторы для МЧС РОССИИ были установлено на шасси, сделанное на основе автомобильного полуприцепа
ДГУ эля электросетевой компании на шасси полностью сертифицированы и соответствуют всем нормативам и требованиям ГИБДД
ДЭС для АО "Вологодская областная энергетическая компания" размещённые на автомобильные шасси для оперативного перемещения
Производственный комплекс ГК ТСС способен обеспечить производство ДГУ на шасси в широком диапазоне вариантов, включая одноосные прицепы, двуосные, автомобильные или тракторные. Для условий тяжёлого бездорожья или крайнего севера предусмотрен вариант установки контейнерной ДЭС на прочные салазки, для волочения.
КОМПЛЕКТ ПОСТАВКИ
Дизель-генераторные установки ТСС поставляются полностью укомплектованными, заправленными техническими жидкостями в необходимом объеме и готовыми к эксплуатации. Двигатель, радиатор охлаждения, генератор установлены на прочной жесткой стальной раме с интегрированным в нее топливным баком. Все дизель-генераторные установки проходят проверочные испытания в течении не менее 2-х часов наработки.
Гарантийные обязательства производителя ГК ТСС по моделям ДЭС ТСС Стандарт
- ВАЖНО - актуальная информация о сроках гарантийных обязательств на конкретную модель дизель генератора TSS Standart и её отдельные компоненты указывается в прилагаемом гарантийном талоне! На страницах сайта приводится только ознакомительная информация о сроках гарантии.
- На основные узлы и агрегаты дизель-генераторных установок серии TSS Standart установлен гарантийный срок эксплуатации сроком 2 года с даты поставки, либо наработка 1000 моточасов, в зависимости от того, какое событие наступит раньше.
- Срок гарантии на топливные форсунки, турбонагнетатель, ТНВД (топливные насосы высокого давления), ТННД (топливные насосы низкого давления), стартеры, водяные насосы, радиатор системы охлаждения, воздухо-воздушный интеркулер, регуляторы напряжения, топливный бак составляет 12 месяцев с даты выдачи гарантийного талона либо наработка в количестве 1000 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на датчики температуры, давления, оборотов, устройства останова двигателя, зарядный генератор, реле зарядного генератора, реле стартеров, промежуточные реле составляет 6 месяцев с даты выдачи гарантийного талона либо наработка в количестве 500 моточасов, в зависимости от того, что наступит раньше.
- Срок гарантии на прокладки, уплотнения, сальники, аккумуляторные батареи, подогреватели охлаждающей жидкости, масла, впускного коллектора, патрубки системы охлаждения и подогрева, топливопроводы низкого давления, зарядные устройства, приводные ремни навесных агрегатов, замки кожухов, капотов, шкафов АВР и шкафов управления, термостаты, виброопоры силовой установки и радиатора охлаждения составляет 6 месяцев с даты выдачи гарантийного талона, либо наработка в количестве 250 моточасов, в зависимости от того, что наступит раньше.
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TTd.
Важная информация от производителя
Важно - инжиниринговые подразделения производственного комплекса ГК ТСС продолжают работы по улучшению характеристик модели, ставя целью повышение надёжности установки и уменьшения её стоимости. В этой связи, производитель оставляет за собой право вносить изменения в конструкцию установки, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемой дизельной электростанции т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.Купить Дизельный генератор ТСС ЭД-200-Т400 в погодозащитном кожухе на прицепе в Симферополе по цене производителя
Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.
Расшифровка кодового обозначения модели
| ДИЗЕЛЬНЫЙ ГЕНЕРАТОР ТСС | - | - | - |
| |||||
|---|---|---|---|---|---|---|---|---|---|
агрегат приводной дизельный двигатель | А
Э | ||||||||
| Д
Г | |||||||||
номинальная мощность кВт лыжи | ХХХ
С Л без буквы | ||||||||
трехфазная нагрузка (вариант : без буквы – однофазная нагрузка) | Т | ||||||||
напряжение сети | 230 / 400 / 6300 / 10500 | ||||||||
| степень автоматизации | 1 / 2 / 3 | ||||||||
радиаторный способ охлаждения | Р | ||||||||
воздушное охлаждение | без буквы | ||||||||
| шумозащитный кожух | К | ||||||||
| кожух (погодозащитный) | П | ||||||||
| контейнер | Н | ||||||||
модификация | М ХХ | ||||||||
подогреватель жидкостной дизельный | ПЖД |
ВАЖНАЯ ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ |
Характеристики |
Общие характеристики
| Степень изоляции | H |
| Гарантия, срок (мес) | 24 |
| Система возбуждения | SHUNT |
| Точность регулировки напряжения (± %) | 1 |
| Мощность номинальная, кВт | 200 |
| Мощность номинальная, кВА | 250 |
| Напряжение (В) | 400/230 |
| Язык интерфейса контроллера | русский |
| Ёмкость масляной системы (л) | 41 |
| Высота рамы (мм) | 300 |
| Напряжение бортового электрооборудования, (В) | 24 |
| Регулятор оборотов | механический |
| Рабочий объём двигателя (л) | 12,9 |
| Система впуска воздуха | с турбонаддувом |
| Номинальный ток (А) | 360 |
| Расположение цилиндров | рядное |
| Объём топливного бака (л) | 380 |
| Объём системы охлаждения (л) | 55.5 |
| Замок горловины бака | да |
| Габариты радиатора (раст. от пола, В, Ш, мм) | 565, 956х1265 |
| КПД генератора, % | 94 |
| Система аварийной остановки | да |
| Автономная работа на 75% нагрузки без дозаправ (ч) | 8.3 |
| Регулятор напряжения | да |
| Мощность максимальная, кВт | 220 |
| Мощность максимальная, кВА | 275 |
| Отключатель АКБ | да |
| Расход топлива при 50% мощности л/ч | 30.9 |
| Количество цилиндров | 6 |
| Расход топлива при 100% мощности л/ч | 61 |
| Количество фаз | 3 |
| Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Датчик уровня топлива | да |
| Частота, Гц | 50 |
| Глушитель | промышленный |
| Коэффициент мощности | 0.8 |
| Исполнение | ПогодозащитныйКожухНаПрицепе |
| Производитель двигателя | TSS Diesel |
| Расход топлива при 75% мощности л/ч | 46 |
| Количество опорных подшипников | 1 |
| Шаг обмотки | 2/3 |
| Класс защиты обмотки | IP23 |
| Установленный аккумулятор Ah/V | 2*120/12 |
| Серия | TSS Standart |
| Степень автоматизации | 1 (ручной запуск) |
| Внешняя ссылка на изображение | http://1c-upload.tss.ru/3a18db4c-b367-11e9-80d0-964eb94eb286.jpg |
| Мощность двигателя максимальная, кВт | 260 |
| Мощность генератора, кВт | 200 |
Генератор Генераторы TSS SA
| Модель | TSS-SA-200 |
| Степень изоляции | H |
| Гарантия, срок (мес) | 12 |
| Фактор мощности (cos φ) | 0,8 |
| Система возбуждения | SHUNT |
| Точность регулировки напряжения (± %) | 1 |
| Напряжение (В) | 400/230 |
| Габаритные размеры (Д;Ш;В; мм) | 1200х660х880 |
| Номинальный ток (А) | 360 |
| КПД генератора, % | 94 |
| Регулятор напряжения | да |
| Количество фаз | 3 |
| Частота, Гц | 50 |
| Постоянная мощность (кВт) | 200 |
| Количество опорных подшипников | 1 |
| Шаг обмотки | 2/3 |
| Класс защиты обмотки | IP23 |
| Масса, кг | 770 |
| Тип генератора | бесщёточный, синхронный |
| Внешняя ссылка на изображение | http://1c-upload.tss.ru/ff83fb9e-5350-11e2-be13-00155d032b00.jpg |
Контроллер Контроллеры управления дизель-генераторами Lovato
| Модель | Контроллер Lovato RGK600 |
Панель управления |
Система управления и автозапуск
Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.
ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ
*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.
Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.
Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;
Шкаф управления дизель-генераторных установок серии "Славянка"
Шкаф управления дизель-генераторных установок серии "Стандарт"
| 1) | Контроллер системы управления - Smartgen;** |
| 2) | Переключатель питания контроллера; |
| 3) | Кнопка аварийного останова генераторной установки; |
| 4) | Замок лицевой панели шкафа управления; |
| 5) | Автомат защиты генератора; |
| 6) | Звуковой сигнализатор; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Шкаф управления дизель-генераторных установок серии "Проф"
| 1) | Контроллер системы управления - Smartgen;** |
| 2) | Светосигнальный индикатор - без нагрузки; |
| 3) | Светосигнальный индикатор - под нагрузкой; |
| 4) | Кнопка аварийного останова генераторной установки; |
| 5) | Ключ для включения питания контроллера; |
| 6) | Кнопка аварийного останова; |
| 7) | Выводы для подключения кабеля; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
Описание:
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
Схема эле ...
**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.
ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)
Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.
Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.
АВР имеет минимум два ввода:
1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.
Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.
Все элементы АВР размещается в металлическом корпусе.
АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.
Варианты исполнения |
Дизель-генераторы ТСС в открытом исполнении предназначены для установки в технические помещения, оборудованные такими периферийными...
Подробнее
Кожух (погодозащитный) является упрощенной конструкцией шумозащитного кожуха, в которой отсутствуют некоторые решения, направленные исключительно.
Подробнее
Шумозащитный кожух позволяет расширить диапазон возможного использования дизель-генераторной установки в городских условиях или на открытом пространстве.
Подробнее
Конструкция блок-контейнеров позволяет интегрировать широкий перечень доп. оборудования для обеспечения длительной автономной работы ДГУ, в условиях отрицательных температур.
Подробнее
Самый прочный и антивандальный вариант исполнения дизель-генераторных установок. Производится на базе доработанного грузового (морского) контейнера, в соответствии с ГОСТ 20259.
Подробнее
Транспортное исполнение дизель-генераторных установок подразумевает размещение кожухных или контейнерных моделей на автомобильные прицепы различных модификаций.
Подробнее
Дополнительное оборудование |
Генераторы TSS SA / Модель TSS-SA-200
Бесщёточный, синхронный, трёхфазный электрогенератор TSS SA, для дизель-генераторных установок. Производится по технологии Stamford и предназначен для выработки электрического тока напряжением 400В и частотой 50Гц, со стабильно высокими характеристиками.
| Арт. 020172 | Регулятор напряжения SA-30/AVR SX460 |
3 708 руб. |
Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK600
Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.
Оставить заявку
Заявка на ремонт оборудования
