Высоковольтный дизельный генератор TBd 690TS-6300

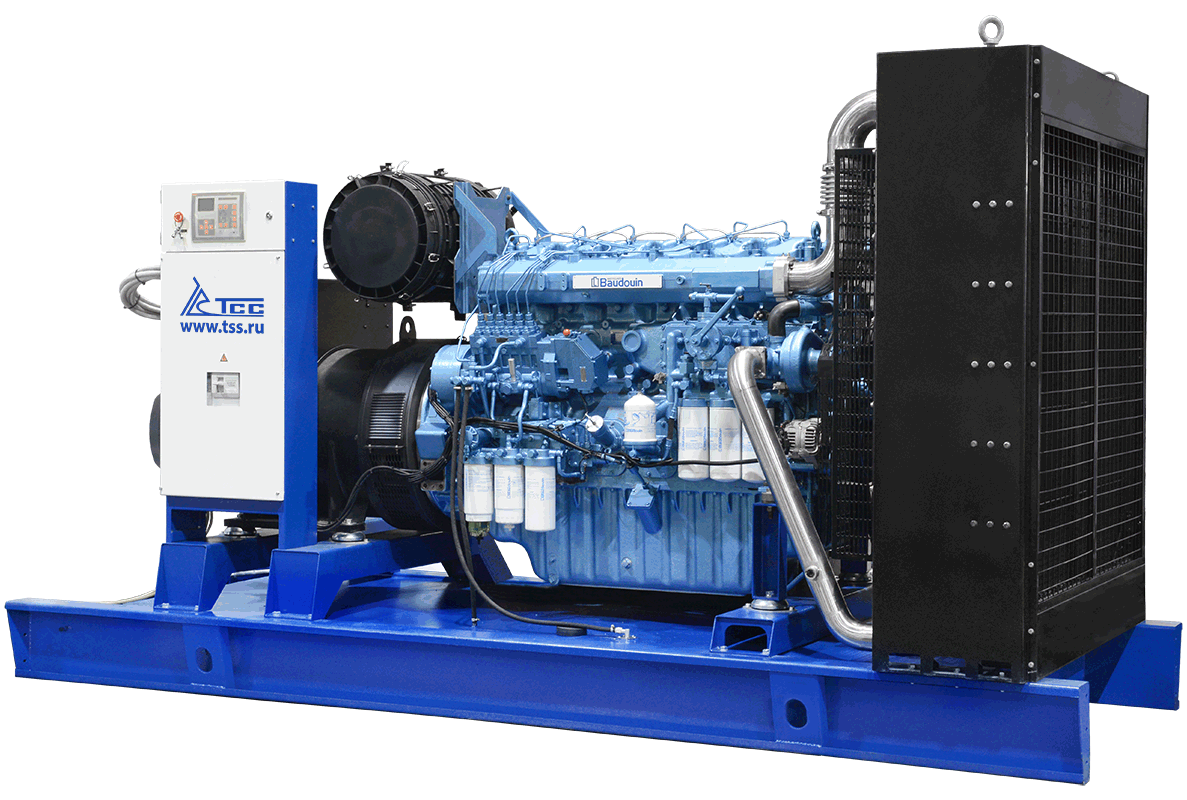

Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РМ9
Описание |
Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 6,3 кВ (6300В)
По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 500 кВт 6300В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ
Двигатель Baudouin 6M33G715/5e2
- Надёжность и высокоресурсность двигателя
- Компактный размер, низкий вес
- Удобен в обслуживании
- Низкий расход топлива
- Бесщёточный синхронный генератор 6,3 кВ.
- Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.
Панель управления
- Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
- Простой и удобный интерфейс оператора.
- Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
- Учёт генерируемой электроэнергии и др. параметров, журнал событий.
- Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
- Безотказная работа при низких температурах -30С
КОМПЛЕКСНЫЙ ПОДХОД
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Сервисная поддержка
- Стандартная гарантия 3 года или 2000 часов наработки.
- Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.
Купить Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РМ9 в Симферополе по цене производителя
Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.
ВАЖНАЯ ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ |
Характеристики |
Общие характеристики
| Гарантия, срок (мес) | 36 |
| Мощность номинальная, кВт | 500 |
| Напряжение (В) | 6300 |
| Высота рамы (мм) | 300 |
| Напряжение бортового электрооборудования, (В) | 24 |
| Ресурс работы до кап. ремонта (ч) | 32000 |
| Объём системы охлаждения (л) | 127 |
| Уровень шума (dB/7м) | 88 |
| Замок горловины бака | да |
| Система аварийной остановки | да |
| Отключатель АКБ | да |
| Расход топлива при 50% мощности л/ч | 74 |
| Расход топлива при 100% мощности л/ч | 148 |
| Комплектация | глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ |
| Датчик уровня топлива | да |
| Глушитель | промышленный |
| Исполнение | Открытое |
| Производитель двигателя | Baudouin |
| Расход топлива при 75% мощности л/ч | 111 |
| Установленный аккумулятор Ah/V | 2*200/12 |
| Серия | TSS Premium |
| Масса, кг | 4900 |
| Степень автоматизации | 1 (ручной запуск) |
| Вид опции | Базовый агрегат |
Двигатель Двигатели Baudouin
| Модель | Baudouin 6M33G715/5 |
| Вентилятор, Ø (мм), тип | осевой |
| Мощность номинальная, кВт | 575 |
| Пусковое устройство (стартер) | электростартер 24В |
| Тип топливного фильтра | одноразовый фильтр |
| Тип воздушного фильтра | фильтроэлемент |
| Ёмкость масляной системы (л) | 60.5 |
| Тип масляного фильтра | одноразовый фильтр |
| Рекомендуемый тип масла | SAE 15W40/10W30 |
| Напряжение бортового электрооборудования, (В) | 24 |
| Удельный расход топлива (г/кВт*ч) | 198.4 |
| Регулятор оборотов | электронный |
| Степень сжатия в цилиндрах | 15:1 |
| Ход поршня (мм) | 185 |
| Диаметр цилиндра (мм) | 150 |
| Частота вращения коленвала (об/мин) | 1500 |
| Рабочий объём двигателя (л) | 19.6 |
| Система впуска воздуха | с турбонаддувом |
| Система охлаждения | жидкостное |
| Расположение цилиндров | рядное |
| Тактность двигателя | 4 |
| Уровень шума (dB/7м) | 112.3 |
| Мощность максимальная, кВт | 633 |
| Количество цилиндров | 6 |
| SAE (маховик / картер маховика) | SAE1#/14# |
| Масса, кг | 2610 |
| Вид топлива | Дизельное |
Генератор Генераторы TSS SA
| Модель | TSS-SA-500(E) SAE 1/14 (6,3 kV) |
Контроллер Контроллеры управления дизель-генераторами Lovato
| Модель | Контроллер Lovato RGK800 |
Панель управления |
Система управления и автозапуск
Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.
ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ
*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.
Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.
Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;
Шкаф управления дизель-генераторных установок серии "Славянка"
Шкаф управления дизель-генераторных установок серии "Стандарт"
| 1) | Контроллер системы управления - Smartgen;** |
| 2) | Переключатель питания контроллера; |
| 3) | Кнопка аварийного останова генераторной установки; |
| 4) | Замок лицевой панели шкафа управления; |
| 5) | Автомат защиты генератора; |
| 6) | Звуковой сигнализатор; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Шкаф управления дизель-генераторных установок серии "Проф"
| 1) | Контроллер системы управления - Smartgen;** |
| 2) | Светосигнальный индикатор - без нагрузки; |
| 3) | Светосигнальный индикатор - под нагрузкой; |
| 4) | Кнопка аварийного останова генераторной установки; |
| 5) | Ключ для включения питания контроллера; |
| 6) | Кнопка аварийного останова; |
| 7) | Выводы для подключения кабеля; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK800
Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.
Описание:
Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.
...
**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.
ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)
Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.
Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.
АВР имеет минимум два ввода:
1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.
Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.
Все элементы АВР размещается в металлическом корпусе.
АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.
