Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РМ9

Артикул 022274

Состояние: Новый товар

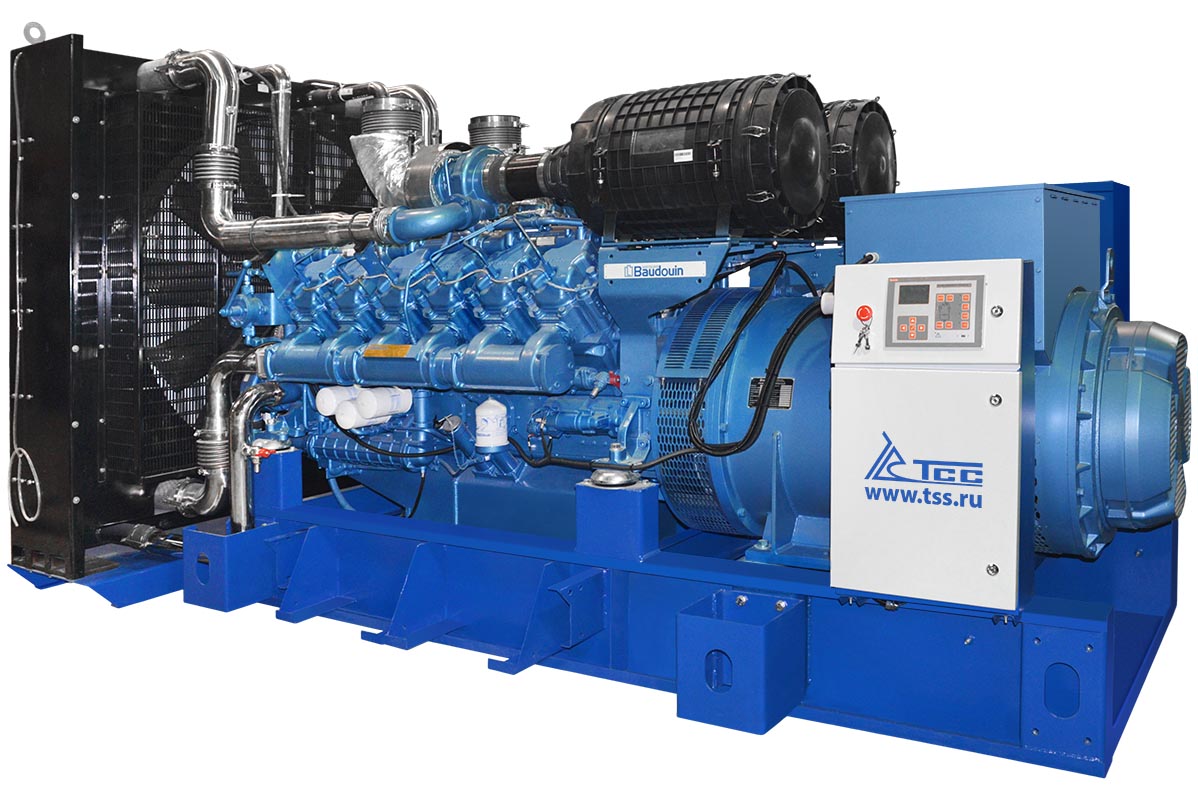

Высоковольтный дизельный генератор TBd 830TS-6300

Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РМ9

8 595 000 руб.

Высоковольтный дизельный генератор 600 кВт TBd 830TS-6300 (АД-600С-Т6300) это новая серия высоковольтных дизельных генераторных установок Premium на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция), была разработана инженерами «ГК ТСС» в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения. По своим технико-экономическим и эксплуатационным характеристикам сравнимы с дизельными электростанциями самых известных производителей.

Полное описание...

Количество

Добавить в закладки

Гарантия: 36 месяцев

Описание

Высоковольтная дизельная электростанция 600 кВт TBd 830TS-6300 (АД-600С-Т6300-1РМ9 – пример технического названия) - новая серия высоковольтных дизельных генераторных установок «Premium» на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция) была разработана инженерами Производственного комплекса Группы компаний ТСС в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения.

Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 6,3 кВ (6300В)

По своим технико-экономическим и эксплуатационным характеристикам высоковольтные ДГУ 600 кВт 6300В серии «Premium» сравнимы с дизельными электростанциями самых известных производителей.

БЕСКОМПРОМИССНОЕ РЕШЕНИЕ ДЛЯ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ - 3 ГОДА ГАРАНТИИ: 36 МЕСЯЦЕВ ИЛИ 2000 МОТОЧАСОВ (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО РАНЬШЕ НАСТУПИТ) – ЛУЧШЕ ВСЕГО ГОВОРИТ О КАЧЕСТВЕ И НАДЁЖНОСТИ

Двигатель Baudouin 12M26G825/5e2

Надёжность и высокоресурсность двигателя;
Компактный размер, низкий вес;
Удобен в обслуживании;
Низкий расход топлива.

Генератор TSS-SA-600(E) SAE 0/18 (6,3 kV)

Бесщёточный синхронный генератор 6,3 кВ;
Точность регулировки напряжения +/-0,5% во всём диапазоне нагрузок.

Панель управления

Интеллектуальная панель управления с контролем сетевых параметров и автозапуском.
Простой и удобный интерфейс оператора.
Большой брызгозащитный, стойкий к царапинам, ЖК дисплей
Учёт генерируемой электроэнергии и др. параметров, журнал событий.
Интерфейсы RS-485 для проводного удалённого мониторинга, WiFi для беспроводного мониторинга.
Безотказная работа при низких температурах -30С

КОМПЛЕКСНЫЙ ПОДХОД

Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
Проводим обучение обслуживающего персонала заказчика;
Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.

Сервисная поддержка

Стандартная гарантия 3 года или 2000 часов наработки.
Техническая поддержка оборудования сервисными службами ГК ТСС и её дилеров, полное обеспечение гарантийной и пост-гарантийной эксплуатации и возможных ремонтов запчастями со своего склада.

Купить Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РМ9 в Симферополе по цене производителя

Большой склад оборудования ТСС Крым в Симферополе, позволяет оперативно отгружать заказы в любые населённые пункты полуострова. Купить оборудование из наличия на складе в Крыму и по низкой цене можно только у нас, а для этого нужно оформить заявку на сайте или связаться со специалистами нашего отдела продаж.

ВАЖНАЯ ИНФОРМАЦИЯ ОТ ПРОИЗВОДИТЕЛЯ

Важно - Производитель оставляет за собой право без предварительного уведомления покупателя вносить изменения в конструкцию, комплектацию или технологию изготовления изделия. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемого оборудования, т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.

Характеристики

Общие характеристики

Степень изоляции	IP 23
Гарантия, срок (мес)	36
Система возбуждения	PMG
Мощность номинальная, кВт	600
Мощность номинальная, кВА	750
Напряжение (В)	6300
Язык интерфейса контроллера	русский
Ёмкость масляной системы (л)	113
Высота рамы (мм)	320
Рекомендуемый тип масла	SAE 15W40/10W30
Напряжение бортового электрооборудования, (В)	24
Габаритные размеры (Д;Ш;В; мм)	4828x1992x2444
Регулятор оборотов	электронный
Рабочий объём двигателя (л)	31.8
Система впуска воздуха	с турбонаддувом
Расположение цилиндров	V-образное
Объём топливного бака (л)	1100
Объём системы охлаждения (л)	221
Габариты радиатора (раст. от пола, В, Ш, мм)	525, 1675х1992
Система аварийной остановки	да
Автономная работа на 75% нагрузки без дозаправ (ч)	8.9
Мощность максимальная, кВт	660
Мощность максимальная, кВА	825
Отключатель АКБ	да
Расход топлива при 50% мощности л/ч	86.2
Количество цилиндров	12
Расход топлива при 100% мощности л/ч	162.8
Количество фаз	3
Комплектация	глушитель, топливный бак, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Датчик уровня топлива	да
Частота, Гц	50
Глушитель	промышленный
Коэффициент мощности	0.8
Исполнение	Открытое
Производитель двигателя	Baudouin
Расход топлива при 75% мощности л/ч	123.6
Количество опорных подшипников	1
Шаг обмотки	2/3
Класс защиты обмотки	H
Серия	TSS Premium
Масса, кг	5351
Степень автоматизации	1 (ручной запуск)
Внешняя ссылка на изображение	http://1c-upload.tss.ru/83145351-c2e3-11e8-a079-00155d030626.jpg
Мощность двигателя максимальная, кВт	748
Мощность генератора, кВт	600
Вид опции	Базовый агрегат

Двигатель Двигатели Baudouin

Модель	Baudouin 12M26G825/5
Вентилятор, Ø (мм), тип	осевой
Мощность номинальная, кВт	680
Пусковое устройство (стартер)	электростартер 24В
Тип топливного фильтра	одноразовый фильтр
Тип воздушного фильтра	фильтроэлемент
Ёмкость масляной системы (л)	113
Тип масляного фильтра	одноразовый фильтр
Рекомендуемый тип масла	SAE 15W40/10W30
Зарядный генератор (А)	55
Напряжение бортового электрооборудования, (В)	24
Габаритные размеры (Д;Ш;В; мм)	2615×1525×1760
Удельный расход топлива (г/кВт*ч)	199.4
Регулятор оборотов	электронный
Степень сжатия в цилиндрах	15.5:1
Ход поршня (мм)	150
Диаметр цилиндра (мм)	150
Частота вращения коленвала (об/мин)	1500
Рабочий объём двигателя (л)	31.8
Система впуска воздуха	с турбонаддувом
Система охлаждения	жидкостная
Расположение цилиндров	V-образное
Тактность двигателя	4
Уровень шума (dB/7м)	120
Мощность максимальная, кВт	748
Количество цилиндров	12
SAE (маховик / картер маховика)	SAE0#/18#
Масса, кг	2910
Внешняя ссылка на изображение	http://1c-upload.tss.ru/887ad582-da56-11e7-8abc-00155d030626.jpg
Вид топлива	дизельное

Генератор Генераторы TSS SA

Модель	TSS-SA-600(E) SAE 0/18 (6,3 kV)
Степень изоляции	IP 23
Гарантия, срок (мес)	12
Фактор мощности (cos φ)	0.8
Система возбуждения	PMG
Напряжение (В)	6300
Габаритные размеры (Д;Ш;В; мм)	2130х1280х1700
Номинальный ток (А)	68.8
Количество фаз	3
Частота вращения, об/мин	1500
Частота, Гц	50
Постоянная мощность (кВт)	600
Количество опорных подшипников	1
Шаг обмотки	2/3
Класс защиты обмотки	H
Масса, кг	4083
Внешняя ссылка на изображение	http://1c-upload.tss.ru/5fe0a715-7304-11e8-a079-00155d030626.jpg

Контроллер Контроллеры управления дизель-генераторами Lovato

Модель	Контроллер Lovato RGK800
Гарантия, срок (мес)	12
Интерфейс CAN (J.1939)	да
Напряжение (В)	7 - 33
Язык интерфейса контроллера	русский
Выбор режима измерения	да
Интерфейс USB	опция
Интерфейс RS-232	опция
Функция задержки запуска	да
Функция задержки останова (для охлаж. двигателя)	да
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)	30 - 600
Интерфейс RS-485 (ModBUS RTU)	да
- Диапазон рабочих температур (°C)	-30 .. +70
Интерфейс Ethernet	опция
Счетчик часов наработки	да
Потребляемая мощность, Вт	4,8
Индикация температуры охлаждающей жидкости	да
Сигнал тревоги - неудачный запуск ДГУ	да
Индикация давления масла	да
Сигнал/останов ДГУ от датчика темп ОЖ	да
Индикация коэффициент мощности (cosφ)	да
Сигнал/останов ДГУ от датчика давл масла	да
Индикация напряжения аккумулятора (В)	да
Сигнал/останов ДГУ от датчика оборотов двиг	да
Индикация активной мощности по 3ф. (кВт)	да
Звуковой сигнал общей аварии	да
Индикация мощности (кВт)	да
Сигнал тревоги - общее предупреждение	да
Индикация суммарной активной мощности (кВт)	да
Сигнал тревоги - показатель низкого уровня топлива	да
Индикация суммарной реактивной мощности (кВАр)	да
Сигнал тревоги/останов ДГУ - Общая неисправность	да
Счётчик выработанной электроэнергии (кВт/ч)	да
Контроль напряжения АКБ	да
Индикация последовательности чередования фаз	да
Контроль напряжения зарядного генератора	да
Отключение по низкому уровню масла	да
Индикация уровня топлива в баке	да
Индикация силы тока	да
Журнал событий	да
Индикация числа оборотов двигателя	да
Останов по низкому напряжению	да
Частотомер	да
Класс защиты	IP65
Комплектация	упаковка, крепёж, паспорт, контроллер
Частота, Гц	50 / 60 / 400
Масса, кг	1
Внешняя ссылка на изображение	http://1c-upload.tss.ru/1de987dd-e231-11e6-9493-00155d030626.jpg

Панель управления

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.

ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ

*Примечание: - В некоторых случаях, по желанию заказчика, элементы системы автозапуска могут быть размешены в шкафе управления генераторной установки – при изготовлении генераторных установок с автоматизацией по 2-ой степени (ГОСТ 50783-95).
Если генераторная установка уже имеется в наличии, то лучшим решением, для обеспечения функций автозапуска является приобретение внешнего блока АВР.
Возможна комплектация системами автозапуска подержанных дизель-генераторов различных производителей.
Для установки системы автозапуска, генераторная установка должна быть оборудована электростартером, установки с ручным стартером не подходят для интеграции с АВР и автозапуском.

Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.

Основные функции:
• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии "Славянка"

1)	Контроллер системы управления - Smartgen;**
2)	Кнопка аварийного останова генераторной установки;
3)	Автомат защиты генератора;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии "Стандарт"

1)	Контроллер системы управления - Smartgen;**
2)	Переключатель питания контроллера;
3)	Кнопка аварийного останова генераторной установки;
4)	Замок лицевой панели шкафа управления;
5)	Автомат защиты генератора;
6)	Звуковой сигнализатор;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии "Проф"

1)	Контроллер системы управления - Smartgen;**
2)	Светосигнальный индикатор - без нагрузки;
3)	Светосигнальный индикатор - под нагрузкой;
4)	Кнопка аварийного останова генераторной установки;
5)	Ключ для включения питания контроллера;
6)	Кнопка аварийного останова;
7)	Выводы для подключения кабеля;

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Контроллеры управления дизель-генераторами Lovato / Модель Контроллер Lovato RGK800

Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.

Описание:

...

Контроллер Lovato RGK800

**Примечание: - По желанию контролер может быть заменен на другую модель, более соответствующую требованиям заказчика.

ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии.

Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.

АВР имеет минимум два ввода:
1 ввод (основной) – ввод от основного источника электроэнергии,
2 ввод (резервный) – ввод от резервного источника электроэнергии.
Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки.

Все элементы АВР размещается в металлическом корпусе.
АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.
